电缆线槽单价是多少?

电缆线槽有许多不同外表处理和类型的,价格也与所差异。
下面是部分常用电缆线槽的价格参阅:
80*60电缆线槽;壁厚0.8mm;9.8元/米;
100*50电缆线槽壁厚0.8mm;8.8元/米;
150*100电缆线槽;壁厚1.2mm;28.5元/米;

电缆桥架和金属线槽能够混用吗?

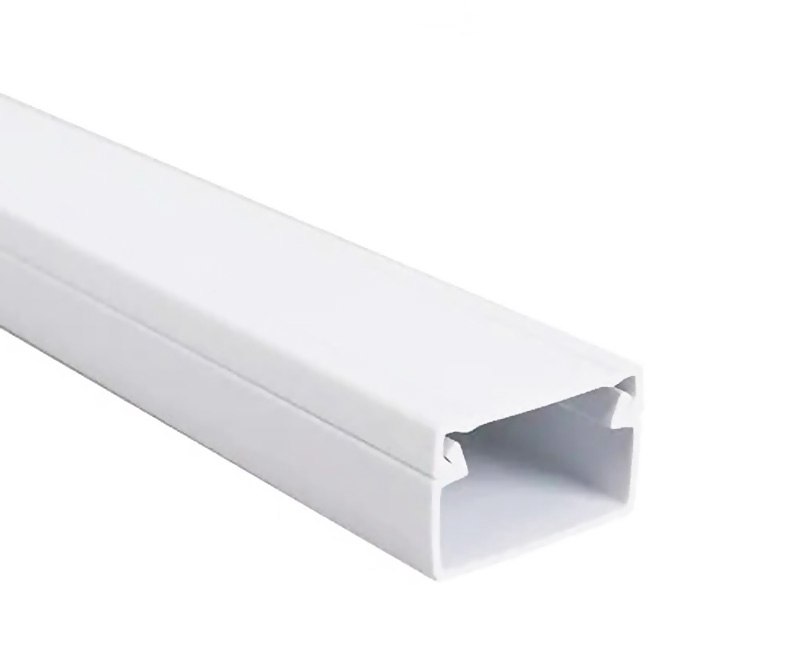

电缆线槽

《金属线槽配线设备标准》3.12.1.4 不同电压、不同回路、不同频率的导线应加隔板放在同一线槽内。下列状况时,可直接放在同一线槽内:电压在65伏及以下:同一设备或同一流水线的动力和操控回路;照明花灯的一切回路;三相四线制的照明回路。



荷载特性:

电缆桥架的荷载分为静荷载、动荷载和附加荷载。

静荷载是指敷设在电缆桥架内的电缆品种、根数、每根的外径分量/单位长度,按电缆敷设的不同路由别离列表核算。

动荷载是指电缆桥架设备和维护过程中施工修理人员的分量。关于轻型电缆桥架,一般不考虑动荷载,即不答应在桥架上站(行)人,假如需求考虑站人,则应将跨距恰当缩小。

附加荷载仅在室外是指冰雪、风和电磁力所构成的荷载,它与设备场所的区域天然气象条件和带电体的性质有关,规划中应根据各种条件加以核算。



先来看看标准GB50303《修建电气工程施工质量检验标准》强条的要求:


  11.1.1金属梯架、托盘或槽盒本体之间的衔接应结实牢靠,与维护导体的衔接应契合下列规则:

  1.梯架、托盘和槽盒全长不大于30m时,不该少于2处与维护导体牢靠衔接;全长大于30m时,应每隔20m~30m应添加一个衔接点,开始端和结尾端均应牢靠接地。

  2.非镀锌梯架、托盘和槽盒本体之间衔接板的两头应跨接维护联合导体,维护联合导体的截面积应契合规划要求。

  3.镀锌梯架、托盘和槽盒本体之间不跨接维护联合导体时,衔接板每端不该少于2个有防松螺帽或防松垫圈的衔接固定螺栓。

  1平直线段桥架吊架间隔1.5m~2m,假如选用吊杆支架,吊杆直径不该小于8mm,且需在过梁处应设置固定支架。

  2转弯处两头各设一组吊架,且两组吊架对称安置,间隔不大于1.5米,不然转弯中心方位增设一组吊架。

  3转弯处两头各设一组吊架,且两组吊架对称安置,间隔不大于1.5米,不然转弯中心方位增设一组吊架;顶层桥架距楼板间隔不小于150mm,上基层桥架间隔不小于150mm。

  4桥架、线槽按砼特别视点精确放样、加工、设备。

  5直线段钢制电缆桥架长度超越30米、铝合金或许玻璃钢制电缆桥架长度超越15米设有弹性节;电缆桥架跨过修建物变形缝处设置补偿设备。

  6金属电缆桥架及其支架全长应不少于2处于接地干线相衔接;桥架首位两头需与配电柜外壳或地线排牢靠衔接。

  7非镀锌电缆桥架间衔接板的两头跨接铜芯接地线,跨接地线必定要注意线槽桥架专用接地孔上,地线的最小答应截面积不小于4mm2;衔接前除掉接地螺栓下方的绝缘层;镀锌桥架间衔接板的两头不跨接接地线,但衔接板两头不少于2个有防松螺帽或防松垫圈的衔接固定螺栓。

  8与土建合作,桥架穿越墙体、楼板等部位预先留孔。

  9线槽、桥架底板应与支吊架横担用金属螺栓固定(≤200mm,用一个螺栓固定;>200mm,距边1/4处两个螺栓固定)。

  10桥架穿越墙体及楼板,应用不燃资料封堵;穿越防火分区桥架内有必要做防火封堵。

  11室外设备桥架设备高度不能低于积雪、积水高度,一起考虑选用防水型盖板,进出室外桥架、线槽,室内须高于室外,避免雨水流入室内。
